- 產品型號：GC
- 產品規格：1300
- 原 產 地：無錫
- 適用范圍：用于太陽能背膜的生產

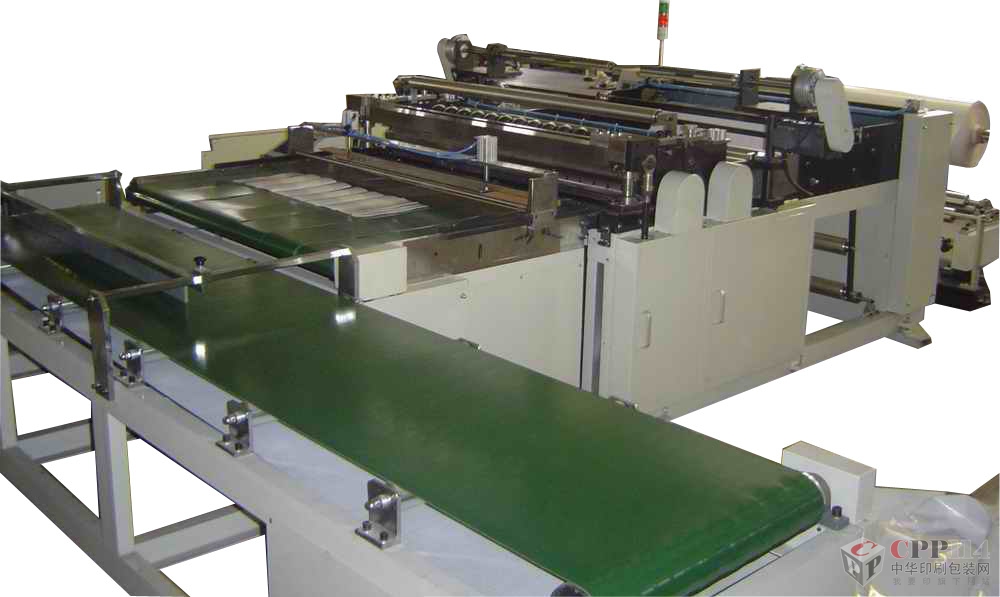

- 詳細描述：GC-1300太陽能背膜裁切機（可兼容TPT、EVA裁切）
綜述：該款設備根據客戶要求定制，完全可滿足工藝及產品要求，無論從機械設計到制造裝配、電器配套及售后服務均有可靠保障。本公司前身為技術輸出型企業，主要從事電器控制軟件開發，后擴展到設備制造，具備機電一體的定位及市場份額，代表性的產品有：步進電機驅動器、印刷機自動套準系統、上海鐵路局動車組磁性票檢驗系統等。
在太陽能行業中配套背膜裁切比較早，對于產品的匹配進行了多次論證，從設計本身到控制軟件也經過優化，目前是國內最先進可靠的機臺。
可完成從材料液壓上料-糾偏-放卷-修邊-牽引-定長裁切-（沖孔預留）-自動整理的主要功能。同時具備檢廢功能。
一.放料：
1.放料采用3”氣漲軸，采用液壓自動上料。，可滿足直徑300~800mm的材料夾持。便利性：材料固定方便，脫卸自如。
2.放料采用穩態糾偏機構，可滿足最大糾偏行程200mm。可調整糾偏位置至限位停機。可以保證材料直線運行，減少浪費。
3.放料張力為10Kg磁粉制動器。控制電位器位于操作臺前端，有可視張力表監視，任意可調。
4.放料牽引采用0.75Kw變頻調速。臺灣產*晟邦*牌。無級式自動放卷并匹配牽引速度和張力，由位移傳感器通過變頻器控制。
5. 采用臺灣產變頻調速電機驅動圓刀機構。
6.圓刀軸及底刀座精密磨削加工,保證縱切精度 ，匹配上下剪切式圓刀兩付。刀具為韓國產*乙支*牌。
二.橫切部分：
1.主機為2.2Kw失電制動電機，臺灣產*晟邦*牌。自帶減速電機、斷電自帶剎車保證停車高位，作為主動力具有較高扭距，品質有保障。
2.切刀牽引為3.0Kw高功率伺服電機，日本*安川*牌。為世界知名品牌前列，匹配如此高功率定長電機主要是提升產品精度及疲勞工作的耐久性和穩定性，在我們生產的數百臺機器上得到考驗。
3.切刀前預留沖孔糾偏基座，可安裝金屬模具并前后左右調整。沖孔程序可打開或關閉。沖孔位置可滿足調節范圍：前后55~90mm，左右10~90mm。
4.使用整付型切刀（國內名牌*五星*刀具）。底刀座為鑄鐵件經回火處理并平面磨加工，上刀座為鍛造并磨加工，配合切刀安裝直線度有保證，不易變形，出廠調試裁切效果可保持穩定。刀具供應商為國內名牌。
5.切刀定位采用導柱式，日本*高野*牌。國內絕大多數的廠家采用的是滑塊式切刀定位，里邊有銅條靠山，非常容易磨損導致經常調刀，我們借鑒了精密模切機的導柱導套構造，裁切作功時始終保持上下直線運動，使得機器所作的功充分發揮并且穩定性大大提高，導套下盤有油料口經管道收集，潤滑的同時不會污染環境。
6.刀座與裁切位置可調整90度角。除了切刀可以微量調整以外，整個刀座可以整體移動，這樣的設計才可以保證對角線誤差控制在0.5mm以?xún)?nèi)。
7.拖料輥采用聚氨脂材質。比普通丁氰橡膠更耐磨損，表面摩擦力大，經過動平衡處理，對材料牽引定位裁切有關鍵作用。一般在高檔設備才會采用。
8.檢廢色標跟蹤裝置一套，光電為日本 *松下*。
當發現材料運行中有殘次品時可用記號筆劃線，光電檢測到即自動停機，將材料點進后裁切掉重新開機，可以減少浪費
三.控制部分：
1.采用5.7”彩色觸摸屏為操作界面。人機界面使得設置變得直觀，容易操作。
2.均采用海力普變頻器控制。進入中國較早的變頻器品牌，具有相當?shù)目诒�(wěn)定可靠。
3.PLC由本公司生產并終身保修。本公司強項，產品穩定，今后程序更改、擴展及維護的便利性不言而喻。
4.各牽引輥及浮動輥均采用氣缸壓力阻尼方式。浮動輥的設計有獨到之處，整個行業還沒有垂直擺臂這樣的設計，同時采用氣缸阻尼，不論材料是否輕薄或厚重均可擔當柔性的阻尼而不是生拉硬扯，對材料的變形控制得更好，體現了一定的先進性。氣缸選用正牌*亞德克*。
四.整理部分：
1.輸送伺服與裁切同步牽引。
2.氣動機械手拖拽。
3.循環往復式。
4.整本橫向輸送。
5.堆疊整齊。
五．其他：
最大程度靜電消除。
必要的安全防護。
五.整機參數
1.橫切寬度：1260mm。
2.放卷直徑：800mm。
3.橫切速度：120次/分（MAX），背膜單張2米時可保證30片/分，EVA可保證15片/分。
4.橫切精度：±0.5mm
5.工作電壓：380V
6..總 功 率：8Kw
整機特點：
同行業廣泛推薦使用的成熟設備。（尚德、回天、中來等）
高速的同時保持高精度，對比國內同行業設備具有先進性。
采用可靠的設計及過硬的配套原器件，穩定性好。
本公司為機電一體化企業，維護便利。
